단일 루멘을 넘어서는 압출 구조 4품목입니다. 한 튜브에 채널을 여러 개 두는 멀티루멘, 층마다 소재를 달리 하는 다층 압출, X선에 보이는 TPU 조영, 벽을 0.1 mm 까지 얇게 뽑는 초박벽. 구조가 정해지면 치수가 따라옵니다.
치수가 공개된 2품목입니다. 다층 압출은 2층과 3층의 치수·소재 구성이 달라 행을 나눴습니다. TPU 조영 튜브 · 초박벽 튜브는 생산하지만 고정 치수표가 없어 아래 별도로 정리했습니다.
아래 두 품목은 생산 품목이지만 고정 치수표가 없고 요구 사양에 맞춰 제작합니다. 필요한 규격을 주시면 본사에 조회해 회신합니다.

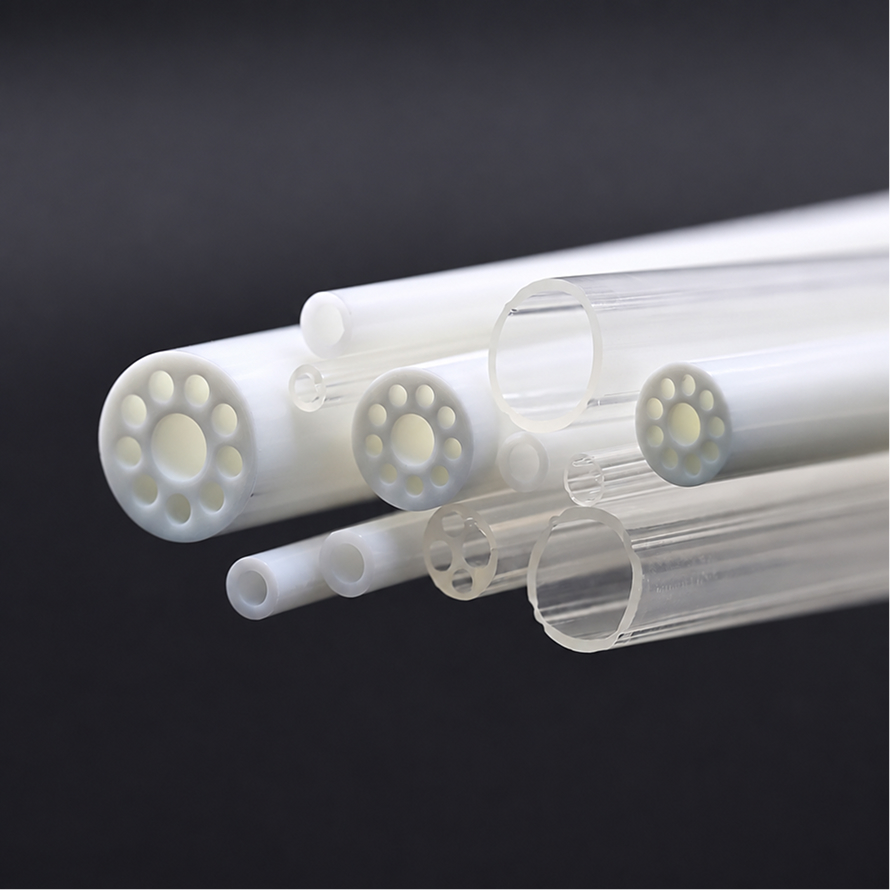

멀티루멘 튜브는 하나의 튜브 안에 여러 채널을 두는 설계입니다. 외형과 루멘 배치를 다양하게 구성할 수 있어 가이드와이어 · 약액 · 가스 등을 동시에 통과시킬 수 있습니다. 축적된 생산 경험과 압출 기술로 치수 안정성을 확보합니다.
다층 압출 튜브는 두 겹 이상의 소재로 구성합니다. 강도 · 유연성 · 내화학성 · 불투과성 같은 기준에 따라 층마다 소재를 고르며, 내층은 생체적합성을, 외층은 강도나 보호 성능을 맡습니다.

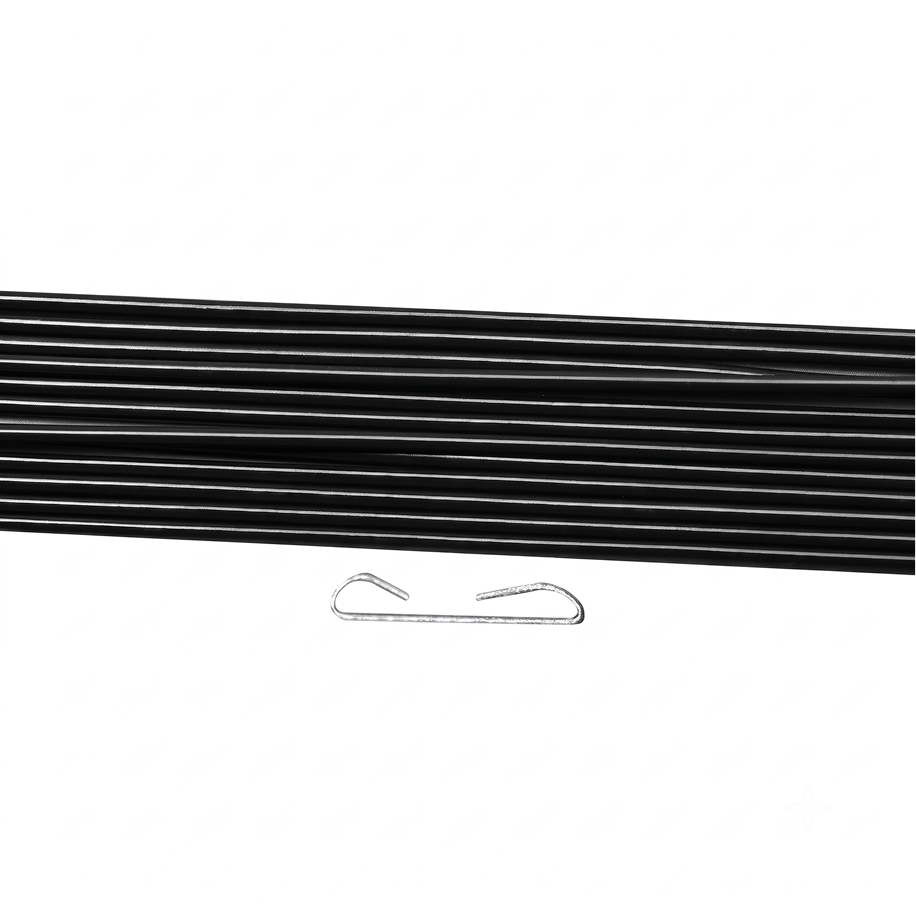

조영 튜브에 TPU 소재를 쓰는 사례가 늘고 있습니다. 의료 진단 분야에서 기존 튜브와 다른 결과를 만들어 냅니다.
초박벽 의료용 튜브는 얇은 벽두께, 정밀한 내경, 다양한 소재 선택지, 좋은 생체적합성이 특징입니다. 얇은 벽 설계로 필요한 강도를 유지하면서 체내 조직 자극과 손상을 줄여 감염과 합병증 위험을 낮춥니다. 내경을 정밀하게 제어해 유체 이송이 안정적이고, 소재 선택 폭이 넓어 여러 임상 상황의 요구를 맞출 수 있습니다.
압출 튜브는 소재보다 단면 구조로 품목이 갈립니다. 채널이 몇 개인지, 층이 몇 겹인지가 정해지면 쓸 수 있는 소재와 도달 가능한 치수가 함께 좁혀집니다.
압출은 시작일 뿐입니다. 팁 포밍, 구멍 가공, 마커 밴드, 인쇄까지 붙어야 카테터가 됩니다. 같은 발주로 묶으면 공정 간 책임 소재가 갈라지지 않습니다.
최대 10루멘까지 맞춤 설계합니다. 외경 1–10 mm 범위에서 루멘 직경은 0.1 mm 까지 내려가고, 원형 루멘의 진원도는 최소 90% 이상을 보장합니다. 루멘 배치와 외형 단면도 요구에 맞춰 설계합니다.
치수대와 소재 구성이 다릅니다. 2층은 외경 0.3 mm 부터, 길이 최대 1500 mm, 외층에 PU·Pebax·Nylon·PP, 내층에 같은 소재군 + HDPE 를 씁니다. 3층은 외경 0.20–1.50 mm 로 더 가늘고 길이는 최대 2000 mm, 외층 PEBAX·PA·TPU 에 내층·중간층은 PE 입니다.
다층 압출이 ± 0.0127 mm 로 가장 촘촘하고, 멀티루멘은 ± 0.02–0.1 mm 입니다. 동심도는 다층 기준 90% 이상입니다. 필요한 공차를 먼저 주시면 그 공차가 가능한 구조와 소재를 회신합니다.
초박벽 튜브가 0.1 mm 까지 갑니다. 멀티루멘과 다층은 0.05 mm 부터 가능하지만 구조와 외경에 따라 달라집니다. 불소수지 쪽은 더 얇아서, PTFE 멀티루멘이 0.01 mm 입니다.
공개 자료에 고정 치수표가 없습니다. 조영 필러 함량과 용도에 따라 치수를 달리 잡는 품목이라, 요구 규격을 주시면 본사에 조회해 회신합니다.
표의 소재는 대표 예시입니다. 멀티루멘은 PE·TPU·PEBAX·PEEK·PA·PTFE·FEP·PFA 로 생산한 실적이 있고, 그 외 소재도 문의 주시면 검토합니다. 멸균 방식과 사용 환경을 함께 알려 주세요.
치수, 소재, 용도. 이 세 가지로 시작합니다. 도면이 있으면 더 빠릅니다. TDS·MSDS·MOQ를 함께 회신합니다.
