Reinforced · 3층 복합

브레이드 · 코일
보강 튜브

두 층 사이에 금속 브레이드나 스프링 코일을 끼워 토크 · 내압 · 지지력을 만드는 3층 복합 튜브입니다. 브레이드 · 코일 · 스티어러블 시스 3품목을 취급합니다.

공개 규격 3품목보강 구조는 도면 협의
치수
1.7–39
Fr
외경 공차
±0.0127
mm 부터
브레이드 캐리어
16 / 24 / 32
carriers
굽힘 각도
최대 270
°
사양 문의 · TDS 요청비교표 보기

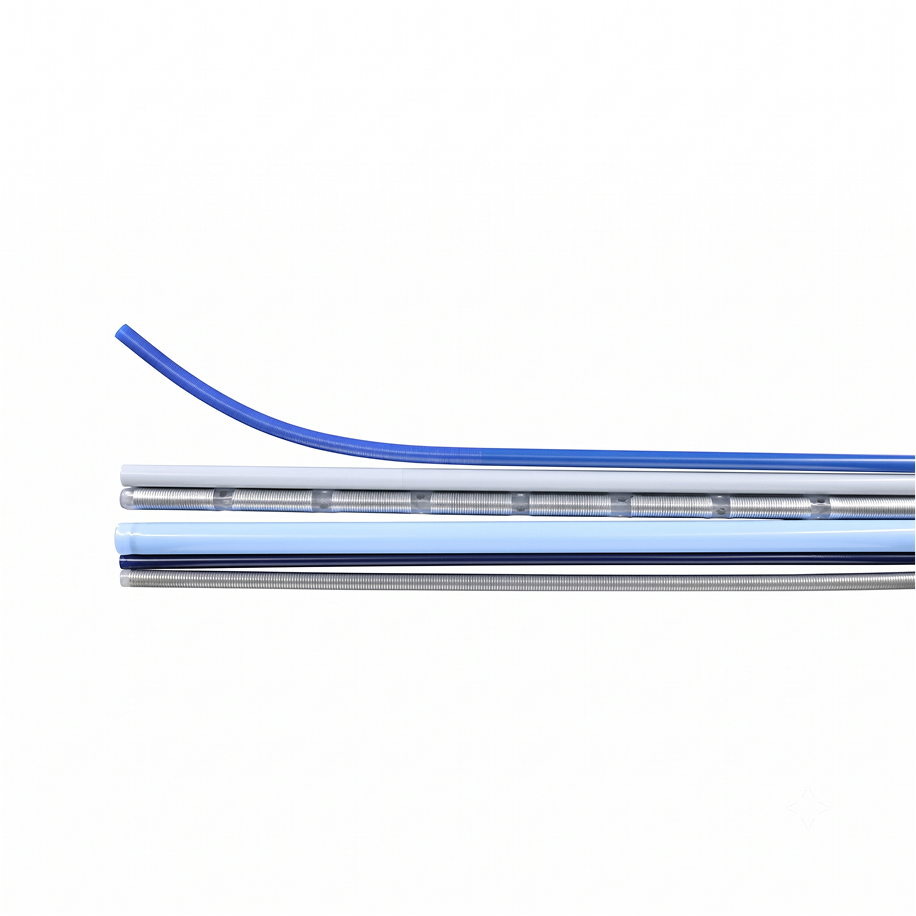

브레이드 · 코일 보강 튜브 제품군 — 브레이드 샤프트, 코일 보강 튜브, 컬러 압출 튜브

공개 규격 3품목

3 published items
린스탄트 공개 자료

세 품목 모두 내층 · 보강층 · 외층 구조입니다. 갈리는 건 가운데에 무엇을 넣느냐 — 브레이드냐, 코일이냐, 여기에 당김 와이어까지 넣어 조향하느냐입니다.

품목
치수
외경 공차
보강재
구조
브레이드 튜브
1.7 – 39 Fr
± 0.0127 – ± 0.0254 mm
스테인리스강 · 텅스텐 · 니티놀 · 나일론 · Kevlar® · LCP
브레이드
코일 보강 튜브
1.7 – 39 Fr
± 0.03 – ± 0.15 mm
스테인리스강 · 니티놀 · 나일론 · Kevlar® · LCP
코일
스티어러블 시스
내경 2.15 – 6.70 mm
도면 기준
스테인리스강 브레이드 · 스테인리스강 / LCP 당김 와이어
브레이드 + 조향
출처 — Linstant 공개 자료 (보강 튜브 3품목)
인치 원문은 mm 환산 병기
표의 값은 생산 능력 범위이며 품번이 아닙니다. 보강 각도 · 커버리지 · 경도 구간은 용도에 맞춰 설계하므로 도면 또는 요구 조건을 주셔야 정확한 견적이 나옵니다.

품목별 상세

By item

브레이드 튜브

Braid Reinforced Tubing

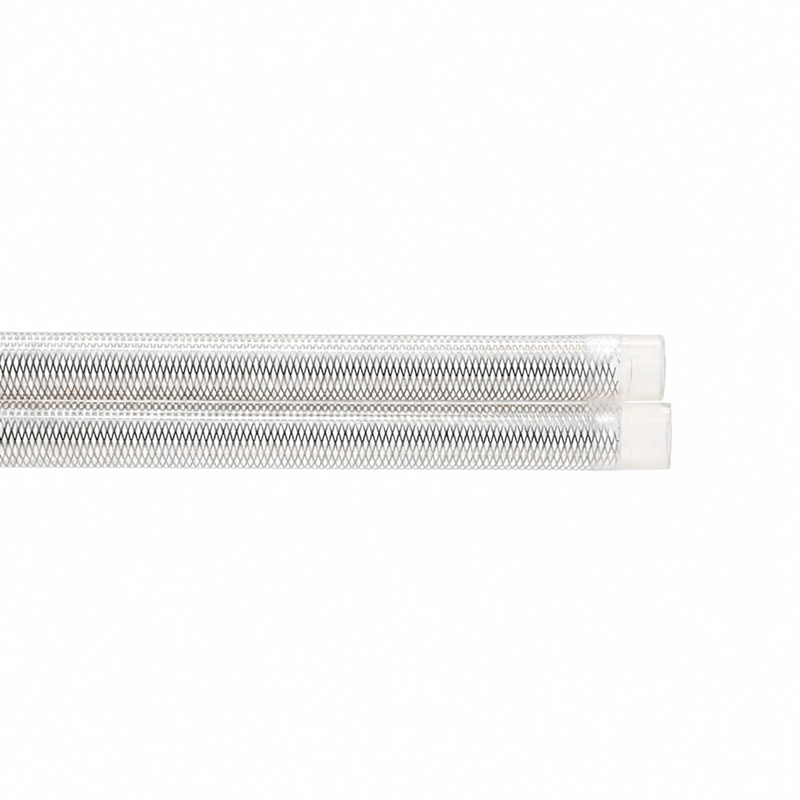

브레이드 튜브 — 투명 재킷 아래 스테인리스 브레이드층상세 →

공압출 또는 리플로우로 두 층 사이에 금속 · 섬유 브레이드를 넣습니다. 파열 압력 저항 · 컬럼 강도 · 토크 전달이 함께 올라갑니다. 브레이드 각도와 커버리지, 보강재 치수가 성능을 좌우합니다.

치수1.7 – 39 Fr
외경 공차± 0.0127 – ± 0.0254 mm
평각선0.0005″ × 0.0025″ 부터
브레이드 능력16 / 24 / 32 캐리어
가변 · 정피치 모두 가능. 외층 PA · PEBAX · TPU · PE · PI, 라이너 PTFE · PI · PEEK 등.
브레이드 튜브 사양 문의상세 →TDS · MSDS 제공

코일 보강 튜브

Coil Reinforced Tubing

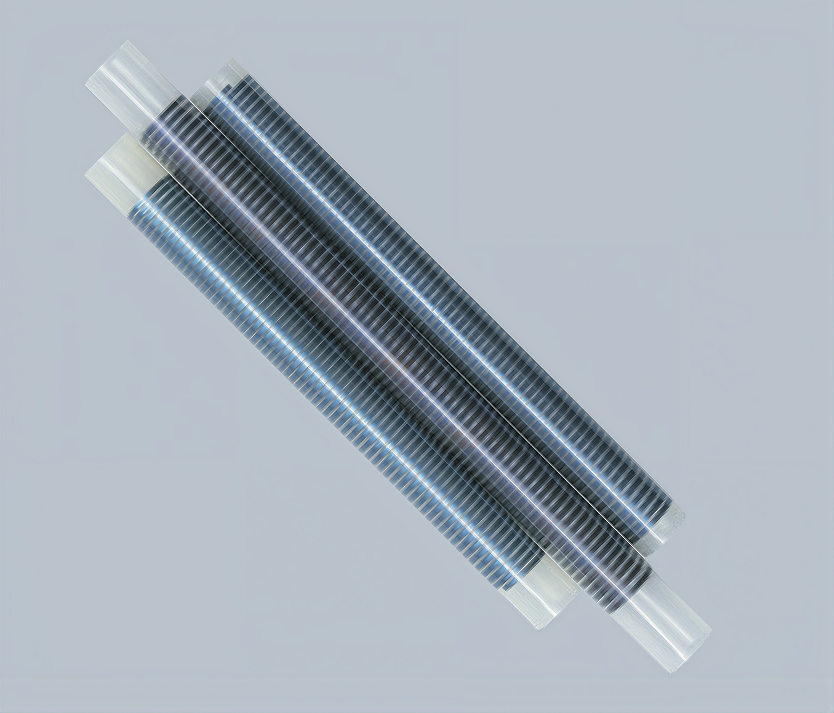

코일 보강 튜브 — 스프링 코일이 들어간 2본상세 →

두 층 사이에 스프링 코일을 넣어 내압성 · 내굴곡성 · 비틀림 제어를 함께 올립니다. 표면이 매끄럽고 지지력이 좋아 눌림에 강합니다.

치수1.7 – 39 Fr
외경 공차± 0.03 – ± 0.15 mm
평각선0.04 × 0.3 mm – 0.13 × 0.45 mm
코일링정피치 · 가변 피치
대동맥 · 말초 · 비뇨기 시스, 경피적 좌심실 보조 시스템에 자주 쓰입니다.
코일 보강 튜브 사양 문의상세 →TDS · MSDS 제공

스티어러블 시스

Steerable Sheath

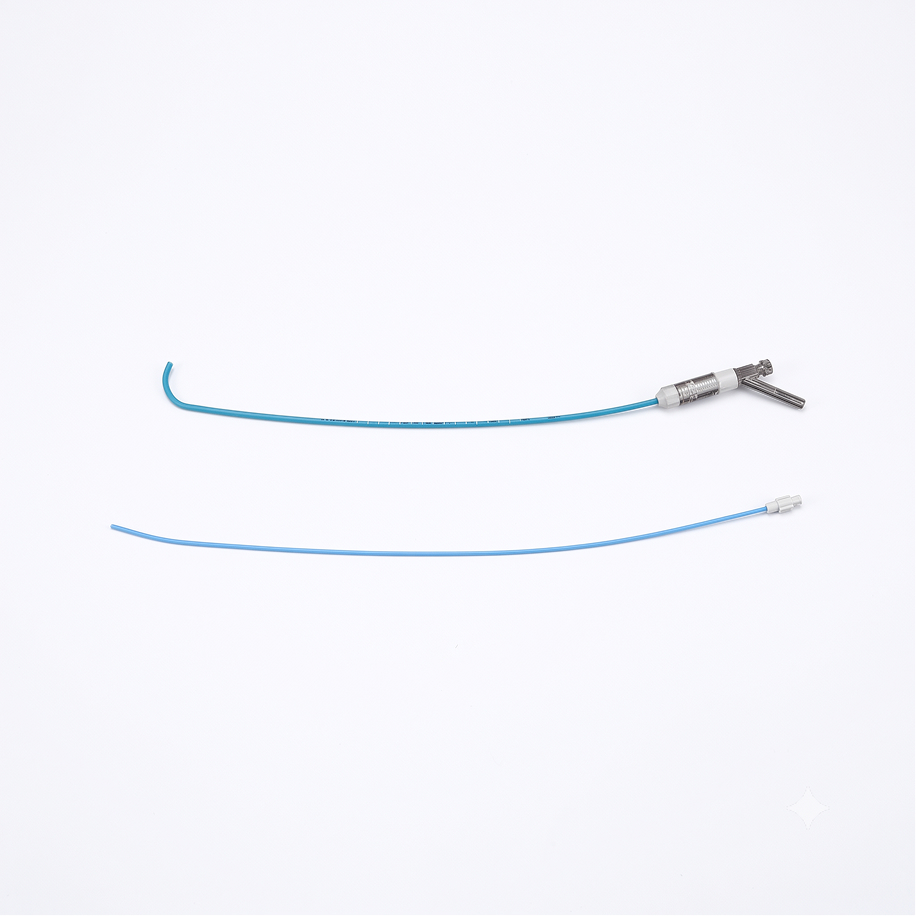

스티어러블 시스 — 굽힘 조작 핸들과 시스 샤프트상세 →

체외에서 조작해 원위부를 여러 각도로 굽히는 조향 시스입니다. 브레이드가 비틀림과 내꺾임을 잡고, PTFE 내층이 기구 통과를 돕습니다.

내경 × 외경2.15 × 2.85 – 6.70 × 8.15 mm
굽힘 각도90° – 300°
방향단방향 · 양방향 · 4방향
당김 와이어스테인리스강 · LCP
공개 규격 16종. 굽힘부 · 전이부 · 본체를 PEBAX 경도로 나눠 구성합니다.
스티어러블 시스 사양 문의상세 →TDS · MSDS 제공

선택 기준

How to choose

가운데에 무엇을 넣을까

세 품목의 차이는 보강층입니다. 토크가 목적이면 브레이드, 눌림 저항이 목적이면 코일, 끝을 휘어야 하면 스티어러블입니다.

보강 구조
강점
대표 용도
브레이드
토크 전달 · 파열 압력
마이크로 카테터 · 가이딩 카테터
코일
눌림 저항 · 지지력
대동맥 · 말초 · 비뇨기 시스
브레이드 + 당김 와이어
원위부 조향
전기생리 · 절제 시스
브레이드와 코일을 한 튜브에 함께 넣는 복합 구성도 가능합니다.
조건별 품목
손끝 토크를 끝까지 보내야 할 때브레이드 튜브
눌려도 내강이 살아야 할 때코일 보강 튜브
원위부를 휘어야 할 때스티어러블 시스
외경 공차를 가장 조여야 할 때브레이드 튜브
± 0.0127 mm
구간별 경도를 바꿔야 할 때브레이드 · 코일 모두
내강 마찰을 낮춰야 할 때PTFE 라이너 구성
세 품목 모두 잉크 전사 · 레이저 인쇄가 가능하고, 팁 포밍 · 마커 밴드와 함께 진행할 수 있습니다.

함께 진행되는 공정

보강 튜브는 대개 반제품입니다. 팁 포밍 · 마커 밴드 · 본딩 · 허브 조립까지 한 곳에서 묶으면 검사 단계가 줄어듭니다.

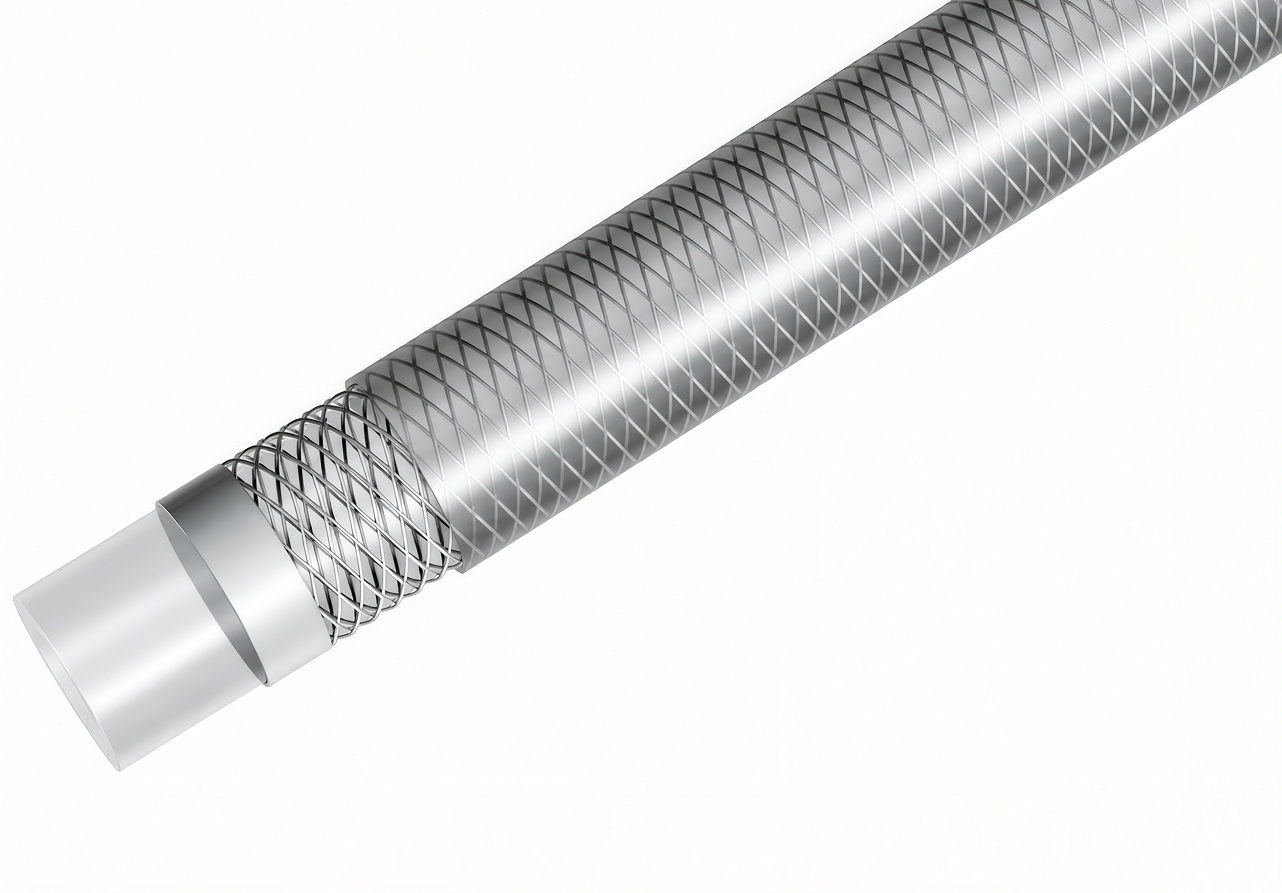

브레이드 튜브 구조 — 내층 · 스테인리스 브레이드층 · 외층
내층 · 브레이드층 · 외층 3층 구조
팁 포밍마커 밴드본딩카테터 인쇄직경 변경코팅
함께 보는 품목
불소수지 의료용 튜브PTFE 라이너 · 에칭 처리→폴리이미드 튜브PI 브레이드 튜브→2차 가공팁 포밍 · 마커 밴드 · 본딩→

자주 받는 질문

FAQ

브레이드와 코일 중 무엇을 골라야 하나요

손끝 토크를 끝까지 전달해야 하면 브레이드, 눌려도 내강이 살아 있어야 하면 코일입니다. 둘을 함께 넣는 구성도 가능합니다.

외경 공차는 어디까지 잡히나요

브레이드는 ± 0.0127 – ± 0.0254 mm, 코일은 ± 0.03 – ± 0.15 mm 입니다. 브레이드 쪽이 더 조입니다.

한 튜브에서 경도를 바꿀 수 있나요

가능합니다. 구간별로 경도를 여러 단계로 나눠 설계합니다 — 원위부는 무르게, 근위부는 단단하게.

내층은 무엇으로 하나요

PTFE 라이너가 가장 흔합니다. PI · PE · PEBAX · PA · TPU · PEEK 도 가능하며, PTFE 는 접착을 위해 에칭 처리를 합니다.

스티어러블 시스는 몇 방향까지 되나요

단방향 · 양방향 · 4방향을 생산하며 굽힘 각도는 최대 270° 입니다. 공개 규격은 16종입니다.

납기는 얼마나 걸리나요

내층과 외층을 따로 생산해 조합하므로 보강 튜브치고 납기가 짧은 편입니다. 수량과 규격을 주시면 정확한 일정을 드립니다.
