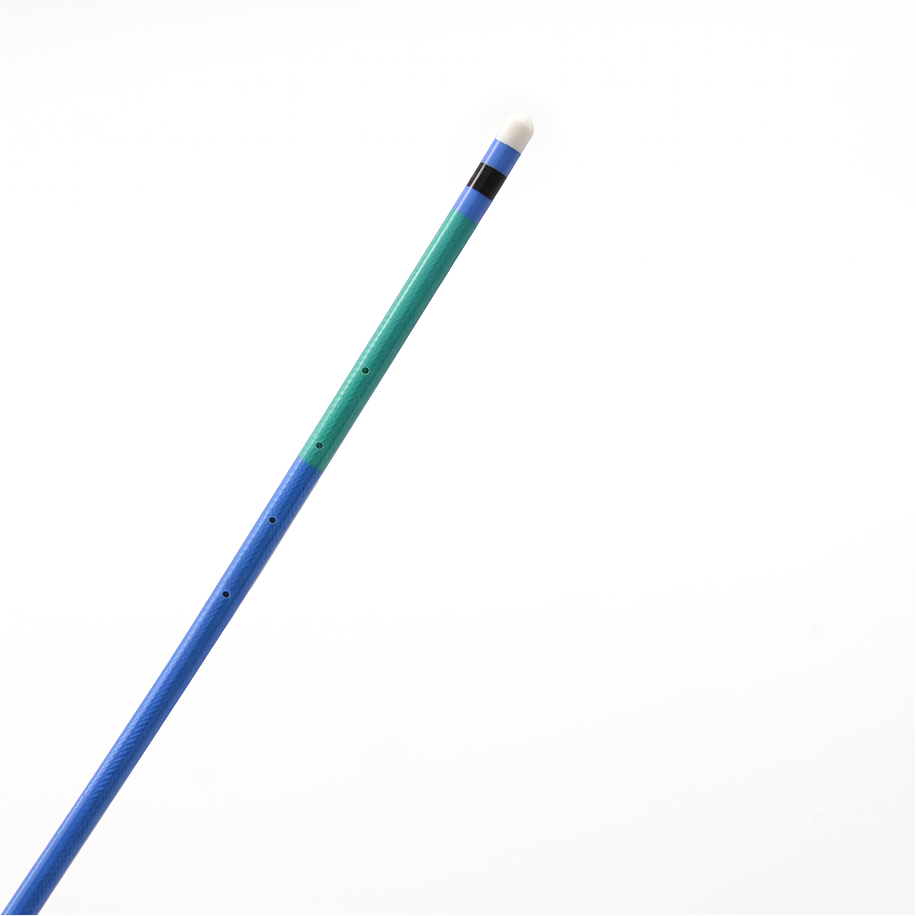

Braid Reinforced Tubing
브레이드 튜브
브레이드 튜브는 공압출 또는 리플로우 공정으로 두 층 사이에 금속이나 섬유 브레이드 구조를 넣어 만듭니다. 이 구조가 파열 압력 저항, 컬럼 강도, 토크 전달을 크게 끌어올립니다. 브레이드 각도와 커버리지, 보강재의 치수 · 형상 · 강도가 튜브 성능을 좌우합니다.
린스탄트 공개 규격한국 공식 대리점 · 국내 문의
브레이드 튜브는 공압출 또는 리플로우 공정으로 두 층 사이에 금속이나 섬유 브레이드 구조를 넣어 만듭니다. 이 구조가 파열 압력 저항, 컬럼 강도, 토크 전달을 크게 끌어올립니다. 브레이드 각도와 커버리지, 보강재의 치수 · 형상 · 강도가 튜브 성능을 좌우합니다.
관상동맥, 전기생리, 구조적 심질환, 말초, 신경, 비뇨기, 호흡기 분야에 적합합니다. 비틀림 제어가 중요한 의료기기 — 마이크로 카테터, 대동맥 판막 전달 시스템, 전기생리 매핑 카테터, 스티어러블 시스, 가이딩 카테터 — 에 자주 쓰입니다.
16 캐리어(16타)는 16 개 밴드로 편조한다는 뜻이고, 2가닥은 밴드당 wire 두 줄을 나란히 넣는 방식입니다. 1×1·2×2 패턴과 PPI 를 함께 지정해 주세요.
PTFE 라이너 0.025 + wire 0.025 + 재킷 0.012 + 수지 충전 0.02 mm 가 외경을 결정합니다. 외경이 고정이면 마커밴드 두께(0.025 mm)와 편조 패턴을 조정해 맞춥니다. reflow 후 FEP 수축으로 재킷 두께가 잡히므로 최종 외경 기준으로 검토합니다.
예. 사양 문의 시 TDS · MSDS 를 함께 회신합니다. ISO 10993 생체적합성 시험 자료는 등급과 로트에 따라 다르므로 본사(Linstant)에 확인해 회신합니다.
표준 규격은 소량 샘플부터 진행합니다. MOQ 와 납기는 치수·소재·2차 가공 유무에 따라 달라지므로 OD·ID·벽두께·공차·길이·수량을 보내주시면 영업일 기준 1일 안에 회신합니다.
내경·벽두께·길이와 사용 환경. 이 네 가지로 품목이 정해집니다. TDS·MSDS·MOQ를 함께 회신합니다.
