불소수지 계열 PTFE · FEP/S-FEP · PFA · PVDF와 열가소성 계열 PET · PE · PEBAX · PEEK, 여덟 가지 소재로 생산합니다. 수축비와 벽두께가 소재마다 다르므로, 요구 조건을 먼저 정하면 소재가 좁혀집니다.
치수와 수축비가 공개된 5종입니다. 요구 조건을 누르면 해당하는 소재만 남습니다. 두 조건이 상충하면(예: 최소 벽두께 + 수축비 2:1) 문의해 주세요. PTFE · PFA · PVDF는 생산하지만 치수가 공개되지 않아 아래 별도로 정리했습니다.
아래 세 소재는 생산 품목이지만 치수·수축비·수축 온도가 공개 자료에 없습니다. 필요한 규격을 주시면 본사에 조회해 회신합니다.

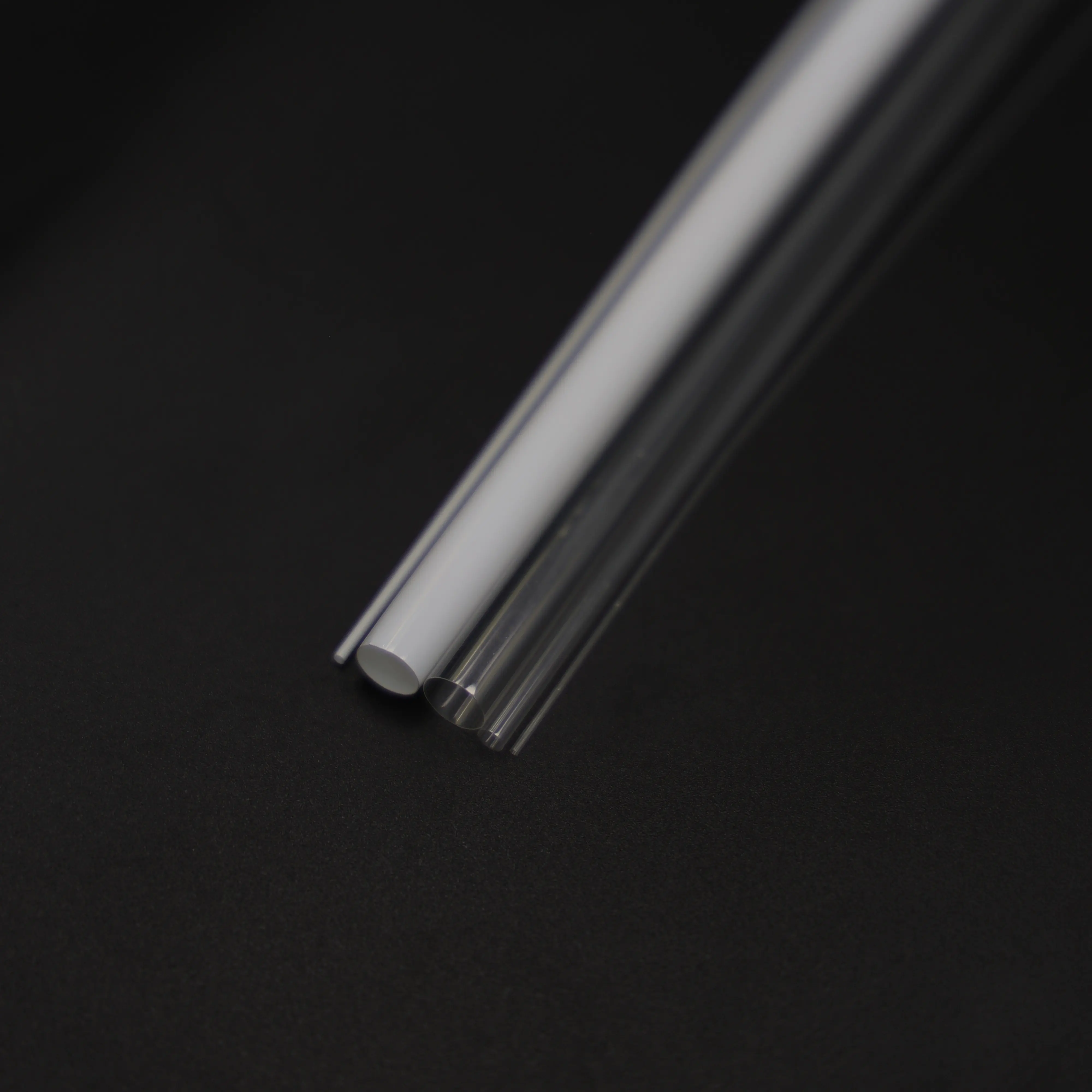

PET 열수축 튜브는 공개 규격 5종 중 벽두께가 가장 얇고 가장 작은 구경까지 대응합니다. 수축 전 벽두께 0.006 mm, 수축 전 내경 0.300 mm부터 생산합니다. 수축비는 1.5:1이라 큰 수축이 필요한 설계에는 맞지 않지만, 100 °C부터 수축하므로 열에 민감한 부품 위에서 작업할 수 있습니다.

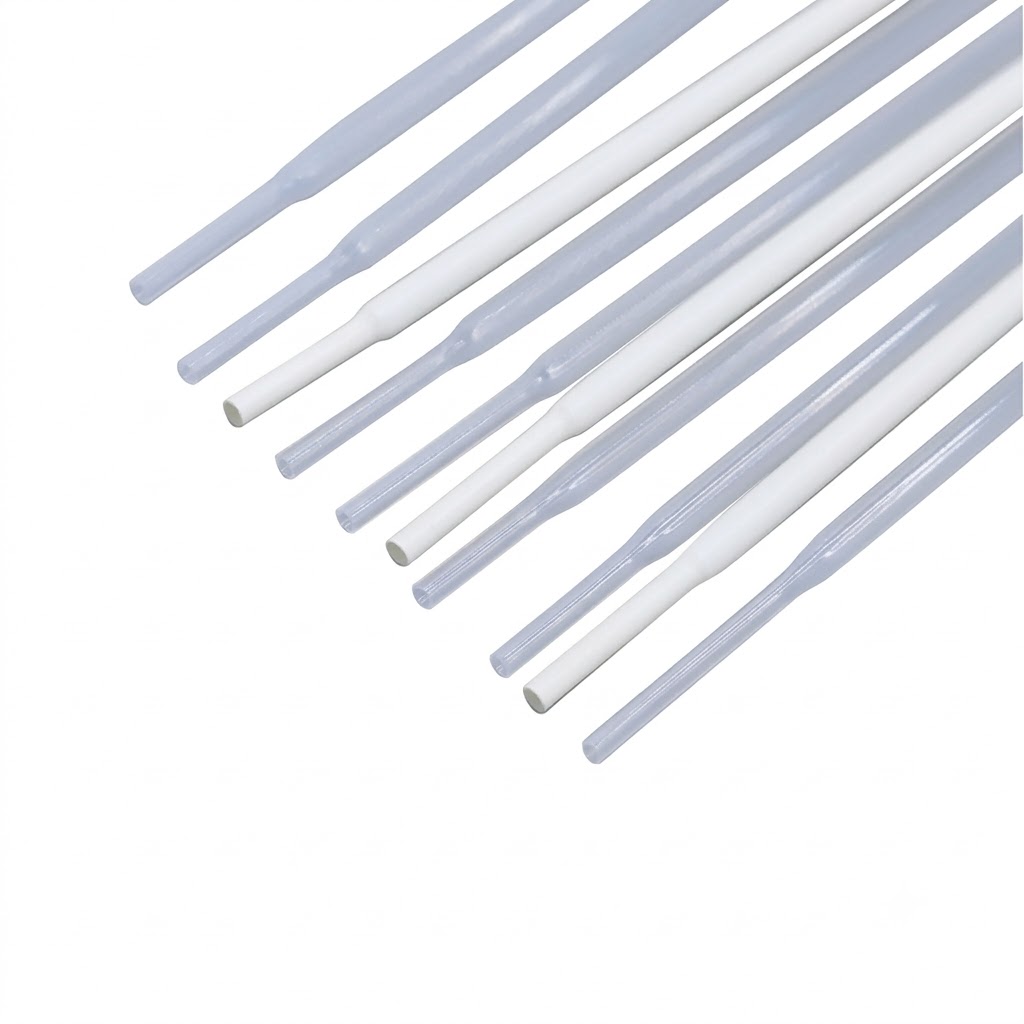

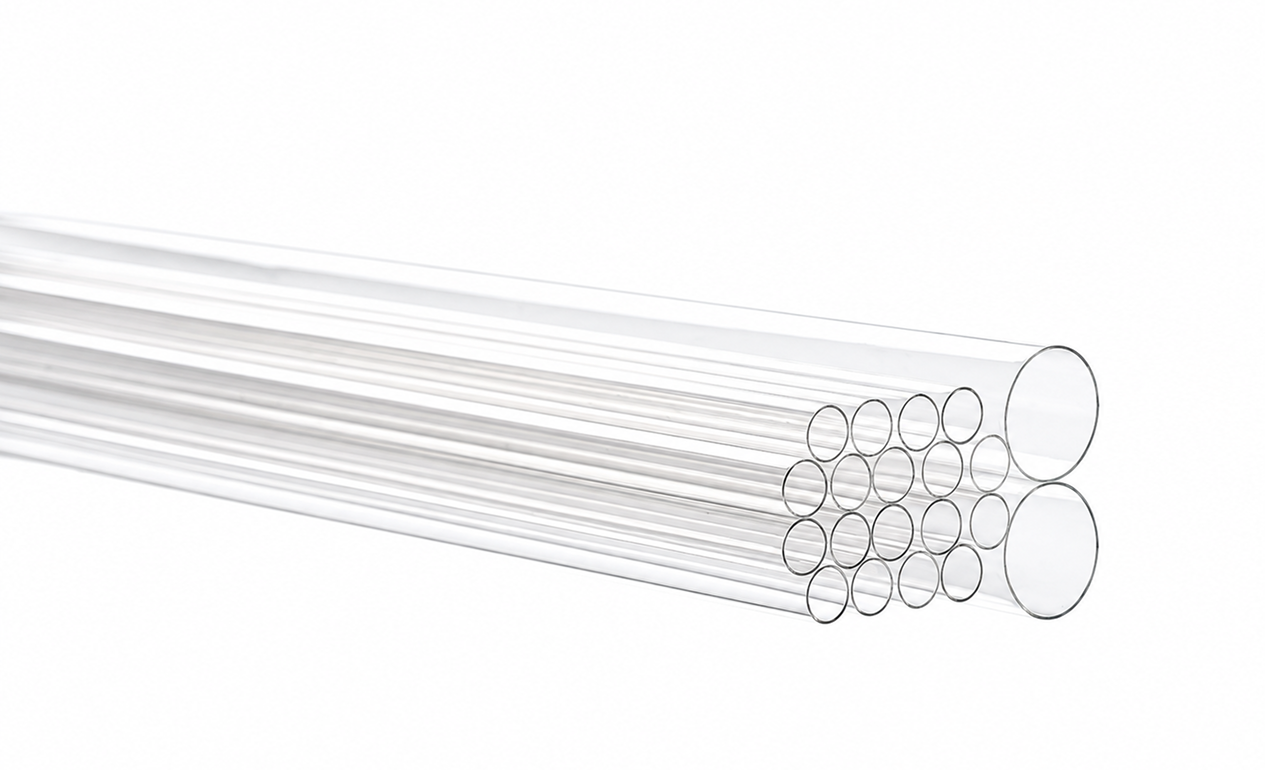

FEP 열수축 튜브는 수축비 2:1로 가장 큰 수축률을 내고, 수축 전 내경 12.70 mm까지 대구경을 커버합니다. 벽두께는 0.08–0.50 mm로 공개 규격 5종 중 상한이 가장 높아 두꺼운 보호층이 필요한 경우에도 대응합니다. S-FEP도 동일 규격으로 생산합니다.

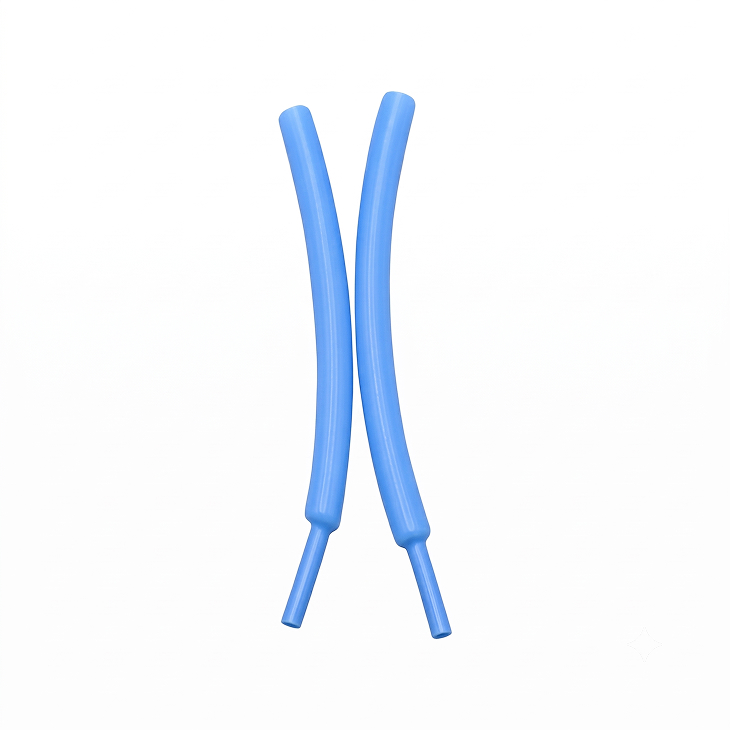

PE 열수축 튜브는 수축 전 내경 1.00–12.70 mm, 벽두께 0.08–0.50 mm, 수축비 2:1로 표상 규격이 FEP와 동일합니다. 따라서 선택은 치수가 아니라 소재 특성으로 갈립니다 — 내약품성과 마찰 특성이 중요하면 FEP, 그렇지 않으면 PE가 일반적입니다. 판단이 필요하시면 양쪽 TDS를 함께 보내 드립니다.

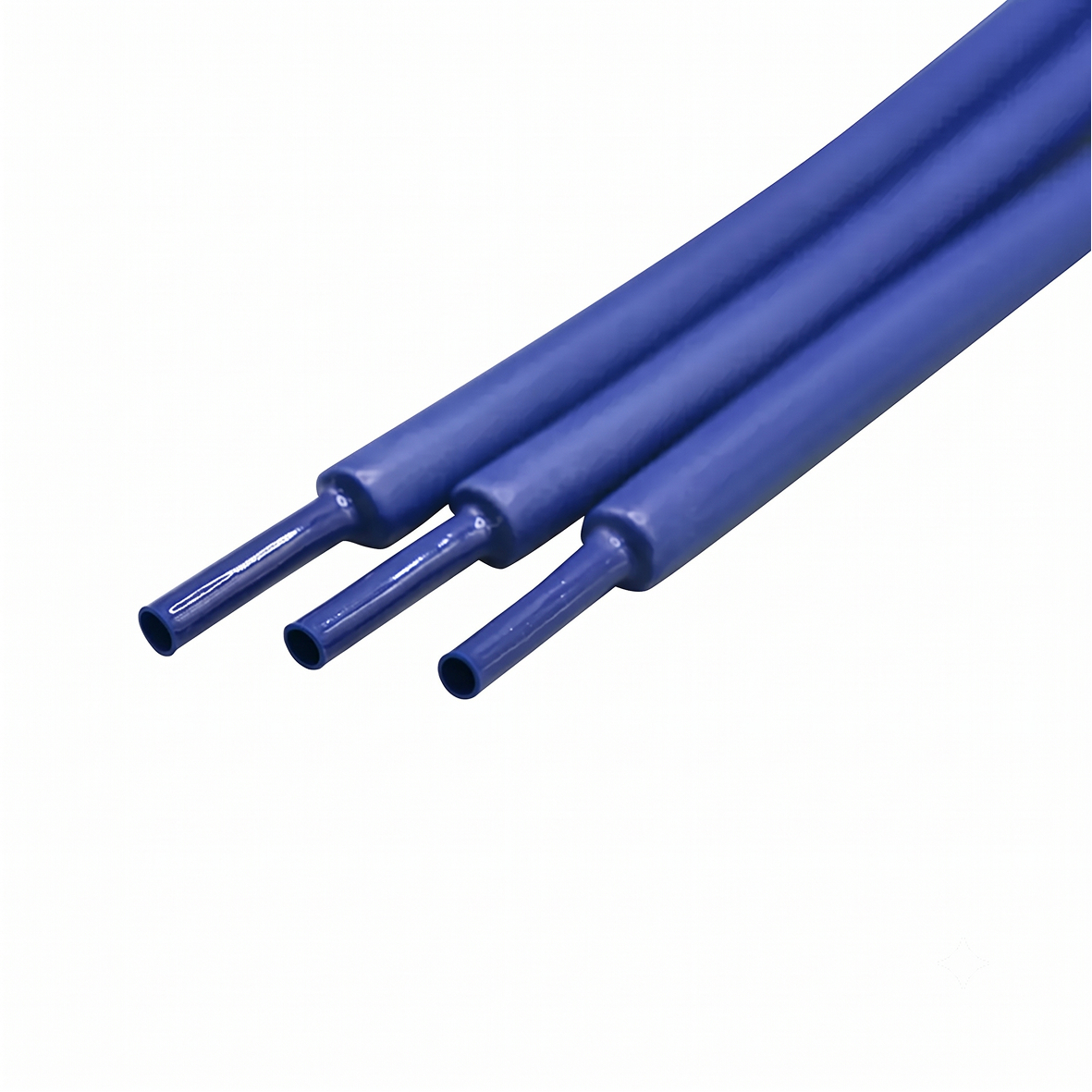

PEBAX 열수축 튜브는 수축비 2:1을 유지하면서 벽두께 상한이 0.25 mm로 FEP·PE보다 낮습니다. 즉 큰 수축률과 얇은 벽을 동시에 요구하는 구간에 들어갑니다. 수축 온도는 180–190 °C로 범위가 좁아 공정 온도 관리가 비교적 까다롭습니다.

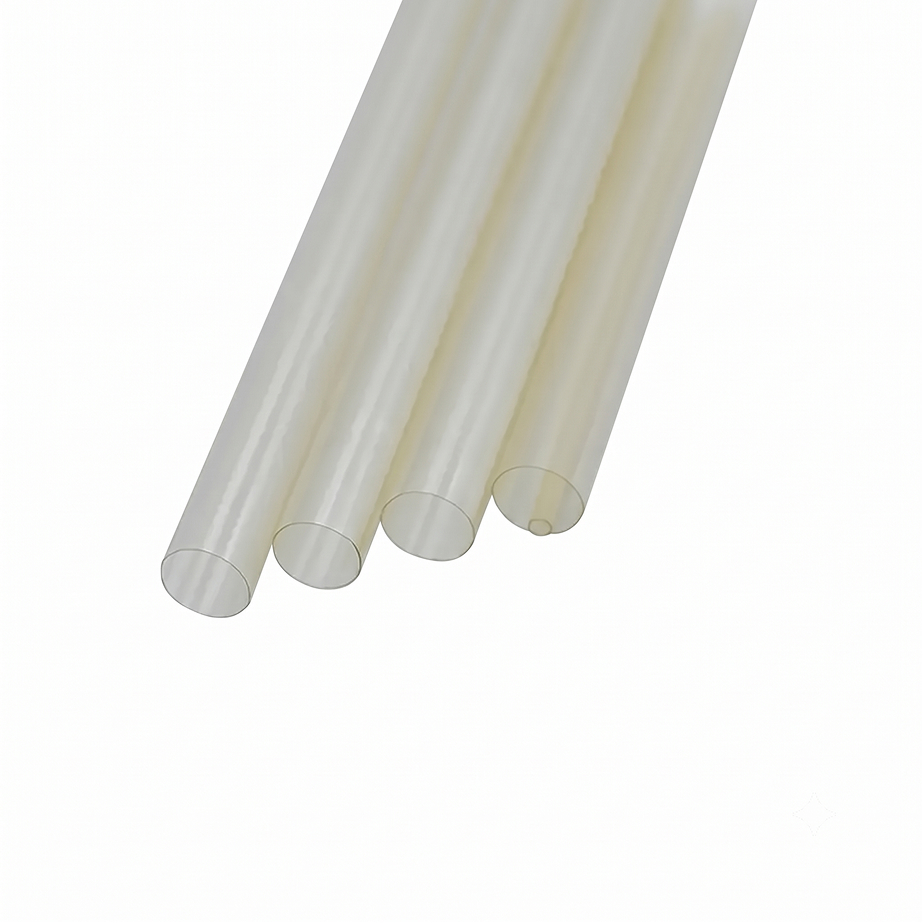

PEEK 열수축 튜브는 수축비 1.4:1로 공개 규격 5종 중 가장 낮고, 수축 전 내경도 2.00–8.00 mm로 범위가 좁습니다. 대신 PEEK 자체가 고온·고강성 소재이므로 사용 환경의 내열이 관건인 경우에 선택합니다. 연속 사용 온도가 중요한 설계라면 TDS를 먼저 확인해 주세요.

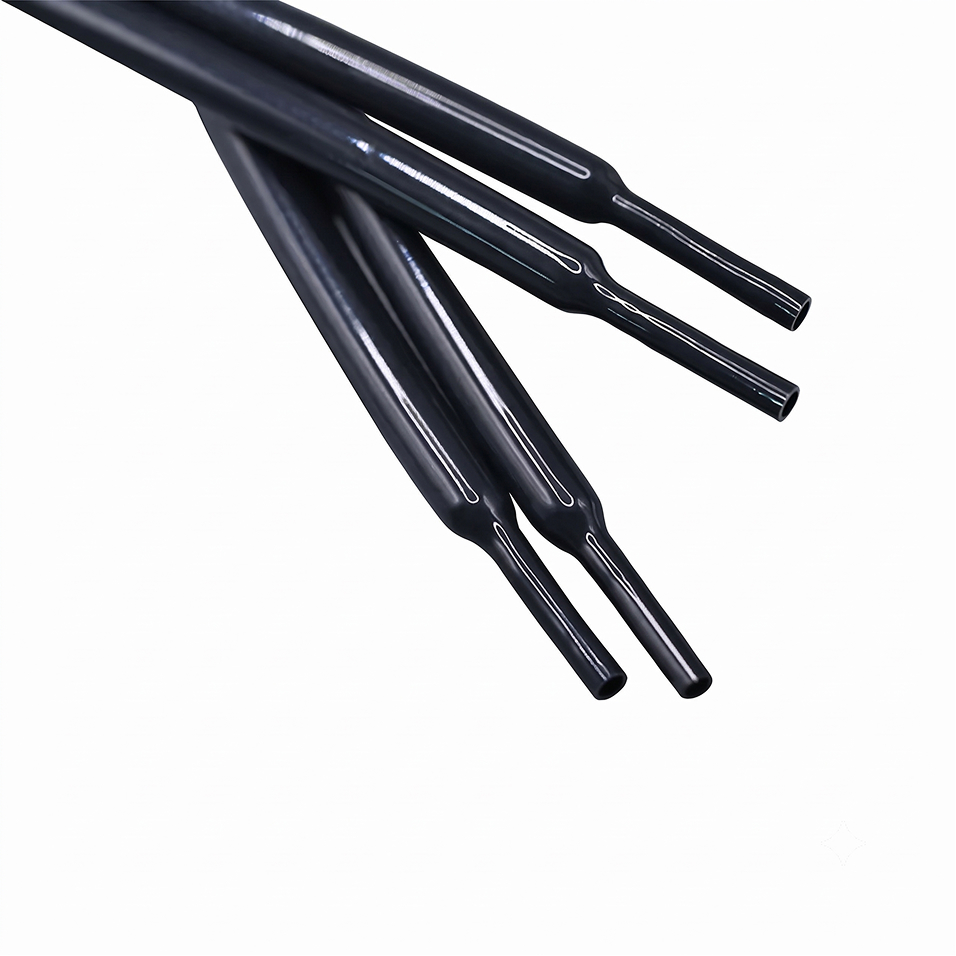

PTFE 열수축 튜브는 폴리테트라플루오로에틸렌 소재로, 불소수지 중 내열성이 가장 높은 축에 속합니다. 고온 절연층으로 수술용 기구 로드를 피복해 용융과 감전을 막는 용도로 씁니다.
PFA 열수축 튜브는 퍼플루오로알콕시 수지 기반입니다. 고온에서 수축하며 난연성, 절연성, 내식성을 함께 갖춰 화학적으로 까다로운 환경에 씁니다.

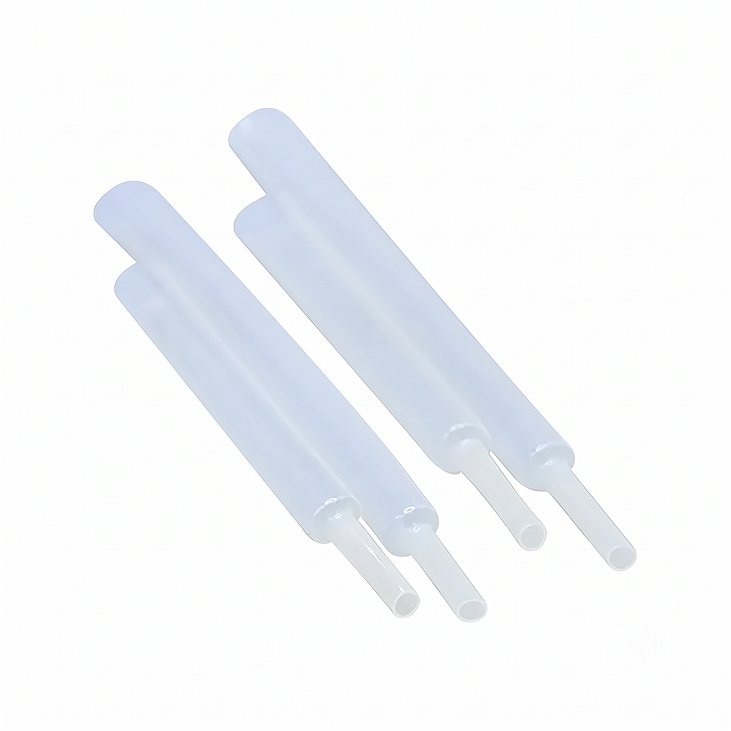

PVDF 열수축 튜브는 폴리비닐리덴 플루오라이드 소재입니다. 수술용 기구 슬리브 피복에 주로 쓰이며, 불소수지 중에서는 기계적 강성이 높은 쪽입니다.
수축 후 내경은 수축 전 내경 ÷ 수축비로 근사합니다. 대상물 외경보다 수축 후 내경이 작아야 밀착됩니다.
열수축 단독보다 조립 공정과 함께 발주되는 경우가 많습니다. 같은 발주로 묶으면 공정 간 책임 소재가 갈라지지 않습니다.
수축 전 내경을 수축비로 나눈 값으로 근사합니다. 수축비 2:1 소재의 수축 전 내경이 3.00 mm면 수축 후는 약 1.50 mm입니다. 실제 회복률은 가열 온도와 시간에 따라 달라집니다.
PET입니다. 수축 전 벽두께 0.006–0.065 mm로 공개 규격 중 가장 얇습니다. 다른 열수축 튜브보다 관벽이 훨씬 얇으면서 인장강도가 높고, 후프 강도와 굽힘 피로 특성이 좋습니다. 다만 수축비가 1.5:1이라 큰 수축이 필요한 경우에는 맞지 않습니다.
공개 규격 기준으로 FEP/S-FEP, PE, PEBAX 세 소재가 2:1입니다. PEEK는 1.4:1, PET는 1.5:1입니다. PTFE·PFA·PVDF는 수축비가 공개되지 않아 문의가 필요합니다.
예. PTFE 열수축 튜브를 공급합니다. 고온 절연층으로 수술용 기구 로드 피복에 주로 쓰입니다. 다만 치수와 수축비가 공개 자료에 없어, 필요한 규격을 주시면 본사에 조회해 회신합니다. PFA와 PVDF도 동일합니다.
예. 소재별 기술자료표(TDS)와 물질안전보건자료(MSDS)를 제공합니다. 문의 시 함께 요청해 주시면 견적과 같이 발송합니다.
표의 범위는 생산 능력이며 정해진 품번이 아닙니다. 수축 전 내경, 필요한 수축 후 내경, 벽두께 조건을 주시면 가능한 조합을 회신합니다.
대상물 외경, 필요한 수축 후 내경, 벽두께 제약. 이 세 가지로 소재가 정해집니다. TDS·MSDS·MOQ를 함께 회신합니다.
