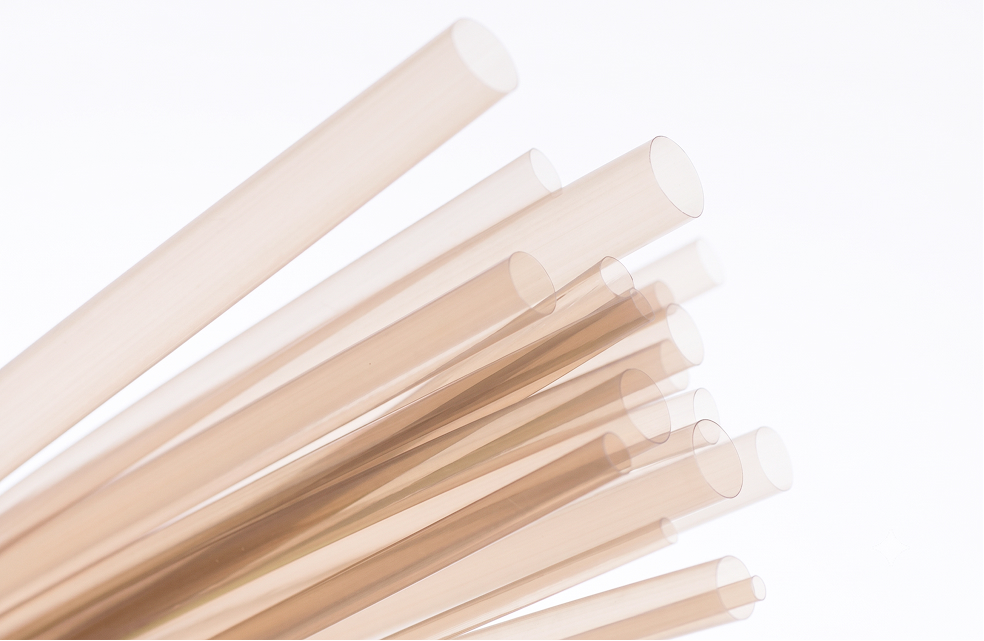

PTFE 에칭 튜브는 바깥면을 에칭해 접착이 되게 만든 박벽 PTFE 튜브로, 현장에서는 PTFE 라이너라고 부릅니다. 브레이드 · 코일 카테터 샤프트의 가장 안쪽 층이 되고, 외층 리플로우 때 FEP 열수축 튜브와 함께 씁니다. 공정은 프리 압출 · 맨드릴 압출 · 딥 코팅 세 가지이며 구경과 벽두께에 맞춰 고릅니다.
린스탄트 공개 규격한국 공식 대리점 · 국내 문의
PTFE 에칭 튜브는 바깥면을 에칭해 접착이 되게 만든 박벽 PTFE 튜브로, 현장에서는 PTFE 라이너라고 부릅니다. 브레이드 · 코일 카테터 샤프트의 가장 안쪽 층이 되고, 외층 리플로우 때 FEP 열수축 튜브와 함께 씁니다. 공정은 프리 압출 · 맨드릴 압출 · 딥 코팅 세 가지이며 구경과 벽두께에 맞춰 고릅니다.
| 프리 압출 | 맨드릴 압출 | 딥 코팅 | |
|---|---|---|---|
| 맨드릴 | 없음 | 은도금 동선 | 은도금 동선 |
| 내경 (ID) | 0.004″ – 0.120″ | 0.35 – 1.5 mm | 0.1 – 1.8 mm |
| 내경 공차 | ± 0.001″ | ± 0.0005″ | ± 0.0005″ |
| 벽두께 | 0.00075″ – 0.0010″ | 0.02 – 0.04 mm | 0.005 – 0.012 mm |
| 길이 | 최대 90″ | 최대 90″ | 2500 mm |
| 표면 처리 | 에칭 | 에칭 | 에칭 |
| 멸균 | 오토클레이브 · EtO | 오토클레이브 · EtO | 오토클레이브 · EtO |
| 강도 | ●●●●○ | ●●●◐○ | ●●●○○ |
| 유연성 | ●●●●○ | ●●●●◐ | ●●●●● |
| 압출 PTFE 라이너 | 공압출 PTFE 라이너 | 코팅 PTFE 라이너 | |
|---|---|---|---|
| 맨드릴 | 없음 | 은도금 구리 | 은도금 구리 |
| 내경 (ID) | 0.18 – 6.50 mm | 0.35 – 1.86 mm | 0.10 – 1.80 mm |
| 내경 공차 | ± 0.03 mm | ± 0.01 mm | ± 0.01 mm |
| 벽두께 | 0.02 – 0.08 mm | 0.02 – 0.04 mm | 0.01 – 0.02 mm |
| 길이 | 최대 2,500 mm | 최대 2,500 mm | 최대 2,500 mm |
| 표면 처리 | 에칭 · 2차 에칭 | 에칭 · 2차 에칭 | 에칭 · 2차 에칭 |
| 멸균 | 오토클레이브 · EtO | 오토클레이브 · EtO | 오토클레이브 · EtO |
두 자료는 공개 시점과 기준이 달라 수치가 조금씩 다릅니다. 실제 대응 범위는 목표 ID · 벽두께 · 공차를 주시면 확정해 회신합니다.
카테터 샤프트의 내층 라이너가 주된 용도입니다. 에칭 튜브를 맨드릴에 끼우고 브레이드나 코일을 감은 뒤, Pebax · 나일론 재킷을 FEP 열수축 튜브로 리플로우하면 라이너 · 보강층 · 재킷이 한 몸이 됩니다. 내면은 PTFE 그대로라 가이드와이어와 디바이스가 적은 마찰로 지나갑니다. 심혈관 · 신경혈관 카테터와 스텐트 딜리버리 시스템에 널리 쓰입니다.
셋 다 같은 PTFE 입니다. 라이너는 소재가 아니라 역할 이름이고, 어떤 조건을 갖췄느냐로 나뉩니다.
심선 없이 뽑은 단독 튜브입니다. 벽이 비교적 두껍고, 그 자체로 가이드와이어 통로 · 약액 라인 · 보호관으로 씁니다. 에칭하지 않은 상태라 재킷이 붙지 않아 라이너로는 쓰지 않습니다.
압출 튜브의 바깥면을 에칭해 접착이 되게 만든 상태입니다. 벽이 충분히 얇으면 맨드릴에 끼워 그대로 라이너로 씁니다. 대구경 시스 · 가이딩 카테터에서 흔한 방식입니다.
은도금 동선 위에 바로 압출하거나 코팅해 벽 0.01–0.04 mm 급으로 만든 에칭 PTFE 입니다. 심선이 내경을 잡아 공차가 좁고, 심선째 브레이딩 · 리플로우한 뒤 심선을 늘려 빼냅니다. 마이크로카테터처럼 벽 0.025 mm 급이 필요한 소경 제품은 이 방식을 씁니다.
같은 PTFE 입니다. 바깥면을 에칭한 박벽 PTFE 튜브를 카테터 내층에 쓸 때 라이너라고 부릅니다. 소경 · 초박벽이 필요하면 맨드릴 압출이나 코팅 공법으로 만든 라이너를, 그 외에는 프리 압출 에칭 튜브를 씁니다.
프리 압출은 구경 범위가 가장 넓고, 맨드릴(공)압출은 내경 공차가 가장 좁으며, 코팅은 가장 얇고 작은 구경까지 갑니다. 목표 ID · 벽두께 · 공차를 알려주시면 공법을 제안합니다.
예. 세 공법 모두 에칭이 기본이고, 접착 강도가 더 필요하면 2차 에칭을 추가합니다.
UHMWPE 라이너가 PTFE 라이너 대체품으로 있습니다. PFAS-free 이며 내마모성이 더 좋습니다.
PTFE 는 표면 에너지가 낮아 그대로는 접착이 되지 않습니다. 에칭 처리로 재킷 reflow·접착제와 결합되게 해 카테터 라이너로 씁니다.
에칭면은 빛과 시간에 따라 접착력이 떨어질 수 있어 차광 보관을 권합니다. 보관 조건과 권장 사용 기간은 TDS 로 안내합니다.
예. 사양 문의 시 TDS · MSDS 를 함께 회신합니다. ISO 10993 생체적합성 시험 자료는 등급과 로트에 따라 다르므로 본사(Linstant)에 확인해 회신합니다.
표준 규격은 소량 샘플부터 진행합니다. MOQ 와 납기는 치수·소재·2차 가공 유무에 따라 달라지므로 OD·ID·벽두께·공차·길이·수량을 보내주시면 영업일 기준 1일 안에 회신합니다.
내경·벽두께·길이와 사용 환경. 이 네 가지로 품목이 정해집니다. TDS·MSDS·MOQ를 함께 회신합니다.
